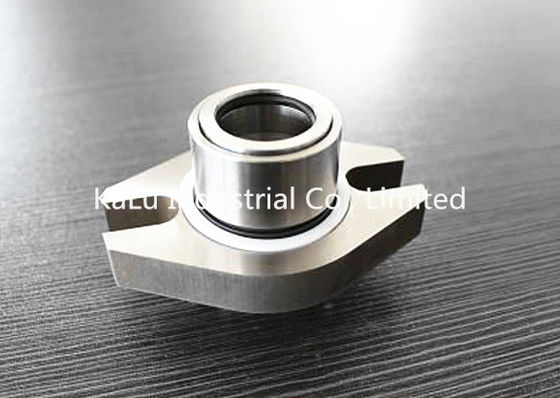

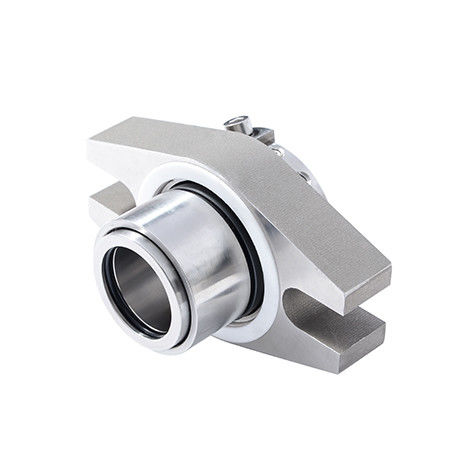

পণ্যের বিবরণ:
প্রদান:
|
| আদর্শ: | কেএল-, CON | আয়তন: | 1.000 "থেকে 4.000" (24 মিমি - 100 মিমি) |
|---|---|---|---|
| সীল মুখের উপাদান: | গাড়ি, সিস, সিসিক, টিসি | কীওয়ার্ড: | এইএস কন মেকানিক্যাল সিল |
| তাপমাত্রা: | -20 ℃ ~ 210 ℃ | চাপ: | 2.5MPa |
| এইচএস কোড: | 8484200090 | যান্ত্রিক সীল: | কার্তুজ সিল |
| উৎপত্তি স্থল: | Zhangjiagang, চীন (মেনল্যান্ড) | ভারসাম্যহীন বা ভারসাম্যহীন: | সুষম |
| বিশেষভাবে তুলে ধরা: | যান্ত্রিক পাম্প সীল,পাম্প জন্য যান্ত্রিক সীল |
||
বৈশিষ্ট্য:
চাপ: .52.5MPa
গতি: 15m / s
তাপমাত্রা: -20 ℃ ~ 210 ℃
রোটারি চেহারা: কার্বন / সিস / টিসি
স্ট্যাট রিং: সিস / টিসি
পণ্য অঙ্কন:
| ফাইলের আকার / মেট্রিক | D5 | D7 | L3 | D9 | D4 | W4 | জি | এটি L1 | ও L2 | ||
| সর্বনিম্ন | সর্বোচ্চ | সর্বনিম্ন | সর্বোচ্চ | ||||||||
| 24 | 101,6 | 55.6 | 20.7 | 56,1 | 40.0 | 48,0 | 69,9 | 88.9 | 12 | 28.6 | 31.8 |
| 25 | 101,6 | 55.6 | 20.7 | 56,1 | 41.0 | 48,0 | 69,9 | 88.9 | 12 | 28.6 | 31.8 |
| 28 | 104,8 | 58.8 | 20.7 | 59,3 | 44,0 | 50.0 | 73,1 | 92,1 | 12 | 28.6 | 31.8 |
| 30 | 108,0 | 61,9 | 20.7 | 62,4 | 46,0 | 54,0 | 76,2 | 95.3 | 12 | 28.6 | 31.8 |
| 35 | 108,0 | 66.7 | 20.7 | 67,2 | 51,0 | 59,0 | 81,0 | 95.3 | 12 | 28.6 | 31.8 |
| 38 | 114,3 | 71,5 | 22.3 | 72,0 | 57,0 | 62,0 | 85,8 | 101,6 | 12 | 28.6 | 33.4 |
| 40 | 114,3 | 71,5 | 22.3 | 72,0 | 58.0 | 64,0 | 85,8 | 101,6 | 12 | 28.6 | 33.4 |
| 43 | 120,7 | 74,6 | 22.3 | 75,1 | 61,0 | 67,0 | 88.9 | 108,0 | 12 | 28.6 | 33.4 |
| 45 | 127,0 | 77,8 | 23.8 | 78.3 | 63.5 | 69,0 | 92,1 | 114,3 | 12 | 30.2 | 35,0 |
| 48 | 133,4 | 81,0 | 23.8 | 81.5 | 66.7 | 72,0 | 95.3 | 120,7 | 12 | 30.2 | 35,0 |
| 50 | 133,4 | 81,0 | 23.8 | 81.5 | 68,0 | 74,0 | 95.3 | 120,7 | 12 | 30.2 | 35,0 |
| 53 | 139,7 | 84,2 | 25.4 | 84,7 | 71,0 | 77,0 | 101,6 | 123,9 | 16 | 30.2 | 36.5 |
| 55 | 146,1 | 87,3 | 25.4 | 87,8 | 74,0 | 79,0 | 104,8 | 130,2 | 16 | 30.2 | 36.5 |
| 58 | 165,1 | 95.3 | 25.4 | 98,9 | 79.4 | 85,7 | 115,9 | 146,0 | 20 | 30.2 | 36.5 |
| 60 | 165,1 | 95.3 | 25.4 | 98,9 | 79.4 | 85,7 | 115,9 | 146,0 | 20 | 30.2 | 36.5 |
| 63 | 177,8 | 111,2 | 25.4 | 121,2 | 85,8 | 101,6 | 131,8 | 158,7 | 20 | 28.6 | 41.2 |
| 65 | 177,8 | 111,2 | 25.4 | 121,2 | 88.9 | 101,6 | 131,8 | 158,7 | 20 | 28.6 | 41.2 |
| 68 | 177,8 | 111,2 | 25.4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28.6 | 41.2 |
| 70 | 177,8 | 111,2 | 25.4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28.6 | 41.2 |
| 75 | 190,5 | 125,4 | 31.7 | 130,7 | 98.5 | 114,3 | 146,1 | 171,4 | 20 | 30.2 | 50.8 |
| 80 | 190,5 | 125,4 | 31.7 | 130,7 | 101,6 | 114,3 | 146,1 | 171,4 | 20 | 30.2 | 50.8 |
| 85 | 203,2 | 135,0 | 31.7 | 140,2 | 108,0 | 123,8 | 155,6 | 184,1 | 20 | 30.2 | 50.8 |
| 90 | 215,9 | 144,5 | 31.7 | 149,7 | 114,3 | 133,3 | 165,1 | 196,8 | 20 | 30.2 | 50.8 |
| 95 | 215,9 | 144,5 | 31.7 | 149,7 | 117,5 | 133,3 | 165,1 | 196,8 | 20 | 30.2 | 50.8 |
| 100 | 228,6 | 154,0 | 31.7 | 156,1 | 123,9 | 139,7 | 174,7 | 209,5 | 20 | 30.2 | 50.8 |
| ফাইলের আকার / ইঞ্চি | D5 | D7 | L3 | D9 | D4 | W4 | জি | এটি L1 | ও L2 | ||
| সর্বনিম্ন | সর্বোচ্চ | সর্বনিম্ন | সর্বোচ্চ | ||||||||
| 1.000 | 4.000 | 2,187 | 0,812 | 2,208 | 1,625 | 1,875 | 2,750 | 3,500 | 1/2 | 1,125 | 1,125 |
| 1,125 | 4,125 | 2,312 | 0,812 | 2,333 | 1,750 | 2.000 | 2,875 | 3,625 | 1/2 | 1,125 | 1,125 |
| 1,250 | 4,250 | 2,437 | 0,812 | 2,458 | 1,875 | 2,125 | 3.000 | 3,750 | 1/2 | 1,125 | 1,125 |
| 1,375 | 4,250 | 2,625 | 0,812 | 2,645 | 2.000 | 2,250 | 3,187 | 3,750 | 1/2 | 1,125 | 1,125 |
| 1.500 | 4.500 | 2,812 | 0,875 | 2,833 | 2,250 | 2.500 | 3,375 | 4.000 | 1/2 | 1,125 | 1,312 |
| 1,625 | 4,750 | 2,937 | 0,875 | 2,958 | 2,375 | 2,625 | 3,500 | 4,250 | 1/2 | 1,125 | 1,312 |
| 1,750 | 5.000 | 3,062 | 0,937 | 3,083 | 2.500 | 2,750 | 3,625 | 4.500 | 1/2 | 1,187 | 1,375 |
| 1,875 | 5,250 | 3,187 | 0,937 | 3,207 | 2,625 | 2,875 | 3,750 | 4,750 | 1/2 | 1,187 | 1,375 |
| 2.000 | 5,500 | 3,312 | 1.000 | 3,333 | 2,750 | 3.000 | 4.000 | 4,875 | 5/8 | 1,187 | 1,437 |
| 2,125 | 5,750 | 3,437 | 1.000 | 3,458 | 2,875 | 3,125 | 4,125 | 5,125 | 5/8 | 1,187 | 1,437 |
| 2,250 | 6,500 | 3,750 | 1.000 | 3,895 | 3.000 | 3,375 | 4,562 | 5,750 | 3/4 | 1,187 | 1,437 |
| 2,375 | 6,500 | 3,750 | 1.000 | 3,895 | 3,125 | 3,375 | 4,562 | 5,750 | 3/4 | 1,187 | 1,437 |
| 2.500 | 7.000 | 4,375 | 1.000 | 4,770 | 3,375 | 4.000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,625 | 7.000 | 4,375 | 1.000 | 4,770 | 3,500 | 4.000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,750 | 7.000 | 4,375 | 1.000 | 4,770 | 3,625 | 4.000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,875 | 7,500 | 4,937 | 1,250 | 5,145 | 3,750 | 4.500 | 5,750 | 6,750 | 3/4 | 1,187 | 2.000 |
| 3.000 | 7,500 | 4,937 | 1,250 | 5,145 | 3,875 | 4.500 | 5,750 | 6,750 | 3/4 | 1,187 | 2.000 |
| 3,125 | 7,500 | 4,937 | 1,250 | 5,145 | 4.000 | 4.500 | 5,750 | 6,750 | 3/4 | 1,187 | 2.000 |
| 3,250 | 8.000 | 5,312 | 1,250 | 5,520 | 4,125 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2.000 |
| 3,375 | 8.000 | 5,312 | 1,250 | 5,520 | 4,250 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2.000 |
| 3,500 | 8.000 | 5,312 | 1,250 | 5,520 | 4,375 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2.000 |
| 3,625 | 8,500 | 5,687 | 1,250 | 5,895 | 4.500 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2.000 |
| 3,750 | 8,500 | 5,687 | 1,250 | 5,895 | 4,625 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2.000 |
| 3,875 | 8,500 | 5,687 | 1,250 | 5,895 | 4,750 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2.000 |
| 4.000 | 9.000 | 6,062 | 1,250 | 6,145 | 4,875 | 5,500 | 6,875 | 8,250 | 3/4 | 1,187 | 2.000 |
Workplant:
মেকানিকাল সিলগুলির নির্দেশাবলী স্থিরকরণ এবং প্রয়োগকরণ
1) কাজের শর্ত এবং হোস্ট মেশিন সরঞ্জাম অনুযায়ী উপকরণ মেলে উপযুক্ত যান্ত্রিক সীল নির্বাচন করুন।
২) ইনস্টল মেকানিকাল সিলের শ্যাফ্ট (শ্যাফ্ট হাতা) এর জন্য রেডিয়াল অভিনয় বিচ্যুতি সর্বোচ্চ 0.04 মিমি হতে হবে
যখন রটারের অক্ষের চলাচল মান 0.1 মিমি এর বেশি হবে না।
3) ইনস্টল যান্ত্রিক সিলের স্থিতি রিং এর সিল কভার (বা খাদ কভার), সিলের উল্লম্ব ডিগ্রি
সর্বাধিক দ্বারা মুখ 0.04 মিমি হওয়া উচিত
4) যান্ত্রিক সিল ইনস্টল করার সময়, খাদ (খাদ হাতা), সীল চেম্বার, সীল মুখ পাশাপাশি যান্ত্রিক সীল
কোনও মাধ্যম থেকে সিলিং অংশে রাখতে অবশ্যই অবশ্যই পরিষ্কার করতে হবে।
5) উচ্চ বা কম তাপমাত্রার মাঝারিটি পৌঁছে দেওয়ার সময়, মাঝারিটি যা সহজে ধরা আগুন, বিস্ফোরণের পক্ষে সহজ।
সম্পর্কিত যান্ত্রিক সিলের মানগুলি যথাযথ ব্যবস্থা গ্রহণের জন্য যেমন শোধন, কলা, কুলং এবং উল্লেখ করতে হবে
filtrating।
)) যান্ত্রিক সীল ইনস্টল হওয়ার পরে অ্যাপোপ্রিকেট লুব্রিকেশন অবশ্যই বেছে নেওয়া উচিত the যান্ত্রিকটির কিস্তির আকার
সিল অবশ্যই কিস্তি নির্দেশের গ্যারান্টিযুক্ত হতে হবে।
)) মেশিনটি চলমান শুরু করার আগে, হারমেটিক বগিটি মাঝারি এবং ভাল তৈলাক্তকরণে পূর্ণ হবে ry শুকনো ঘর্ষণ
যা এয়ার-টাইটনেসের ক্ষতি হতে পারে এটি কঠোরভাবে নিষিদ্ধ।
ডেলিভারি:
1. যদি আমাদের পণ্যগুলিতে স্টোর থাকে তবে আমরা পেমেন্ট পাওয়ার পরে এটি তাত্ক্ষণিকভাবে প্রেরণ করব।
২. যে পণ্যগুলি কাস্টমাইজ করা হয়েছিল, আমরা নির্দিষ্ট সময়ের মধ্যে উত্পাদনটি সম্পূর্ণ করব এবং প্রথমবারের মতো এটি প্রেরণ করব।
৩. এছাড়াও আপনি চাইলে আমরা আপনার বিতরণ অ্যাকউন্টের মাধ্যমে প্রেরণ করতে পারি।
4. We have a variety of ways to send goods, usually DHL, Fedex, TNT, UPS will be normal ways. ৪. আমাদের কাছে পণ্য প্রেরণের বিভিন্ন উপায় রয়েছে, সাধারণত ডিএইচএল, ফেডেক্স, টিএনটি, ইউপিএস স্বাভাবিক উপায় হবে। If you require use of a courier, please inform us in advance. আপনার যদি কুরিয়ার ব্যবহারের প্রয়োজন হয় তবে দয়া করে আমাদের আগে থেকেই জানান।
আমরা কোন পণ্য সরবরাহ করি?
আমরা সিলিং সমস্যা এবং মেরামতের পরিষেবার পরামর্শ সরবরাহ করে মেকানিকাল সিলগুলি ডিজাইন ও প্রস্তুতকারক করি।
Spring pusher seals,Rubber bellow mechanical seals,PTFE bellow mechanical seal,Metal Bellow Seals,Cartridge Seals,Mixer & Agitator seals, Dry Gas Seals; স্প্রিং পুশার সীল, রাবার বেলো মেকানিকাল সিল, পিটিএফই বেলো মেকানিকাল সিল, মেটাল বেলো সিলস, কার্তুজ সিলস, মিক্সার এবং অজিগেটর সীল, শুকনো গ্যাস সীল; Spare parts with material silicon carbide, Tungsten carbide, Carbon ,Ceramic,rubber,O-rings and stainless steel parts... মেটাল সিলিকন কার্বাইড, টুংস্টেন কার্বাইড, কার্বন, সিরামিক, রাবার, ও-রিং এবং স্টেইনলেস স্টিলের অংশগুলির সাথে খুচরা যন্ত্রাংশ ...
